  • A类电能质量在线监测装置
  • 所属类别:光伏二次设备
  • 电能质量监测装置是集谐波分析、闪变测量、功率测量、不平衡测量与故障录波、事件记录等功能于一体。能对电能质量各项指标进行监测、评定,并集成了丰富的通信接口,利用灵活的通信形式,构成电能质量监测与管理系统。

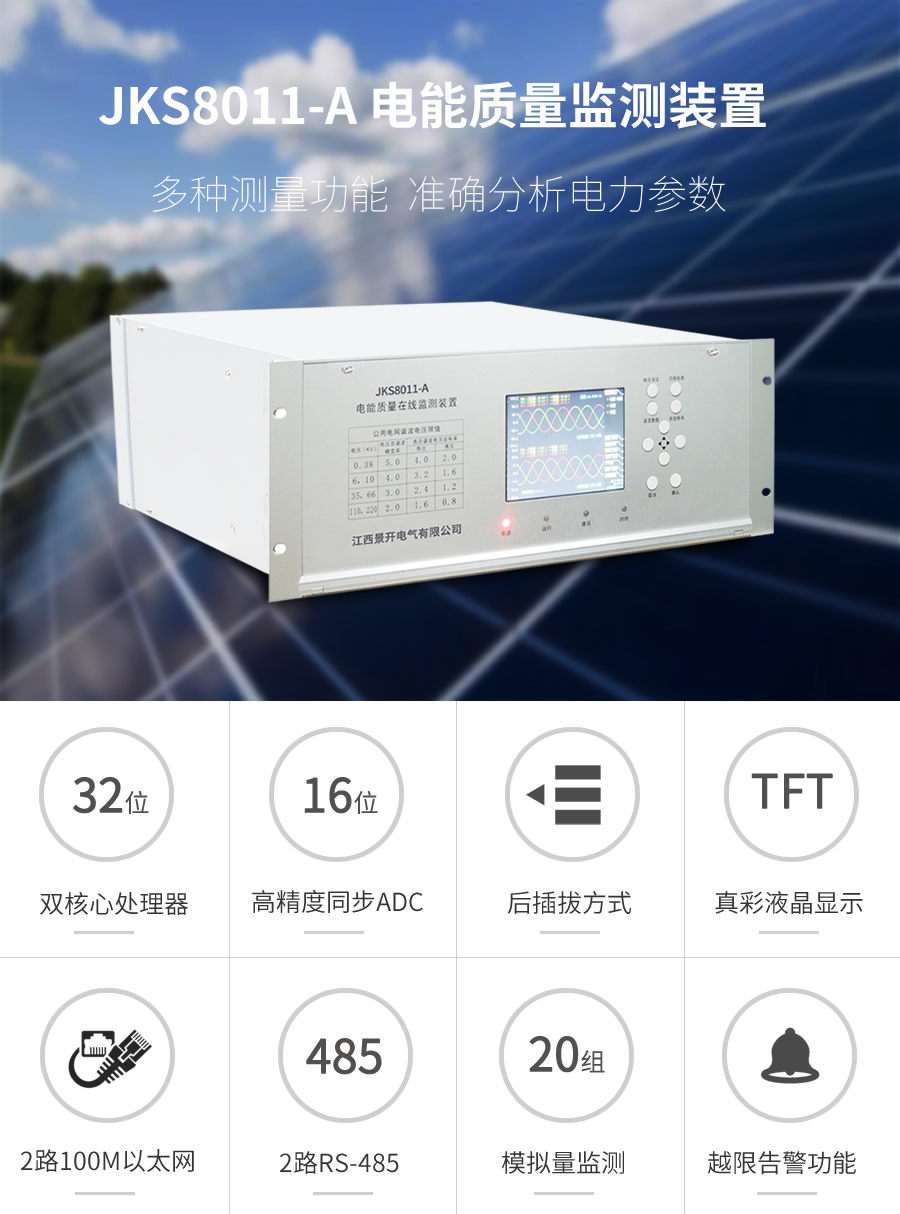

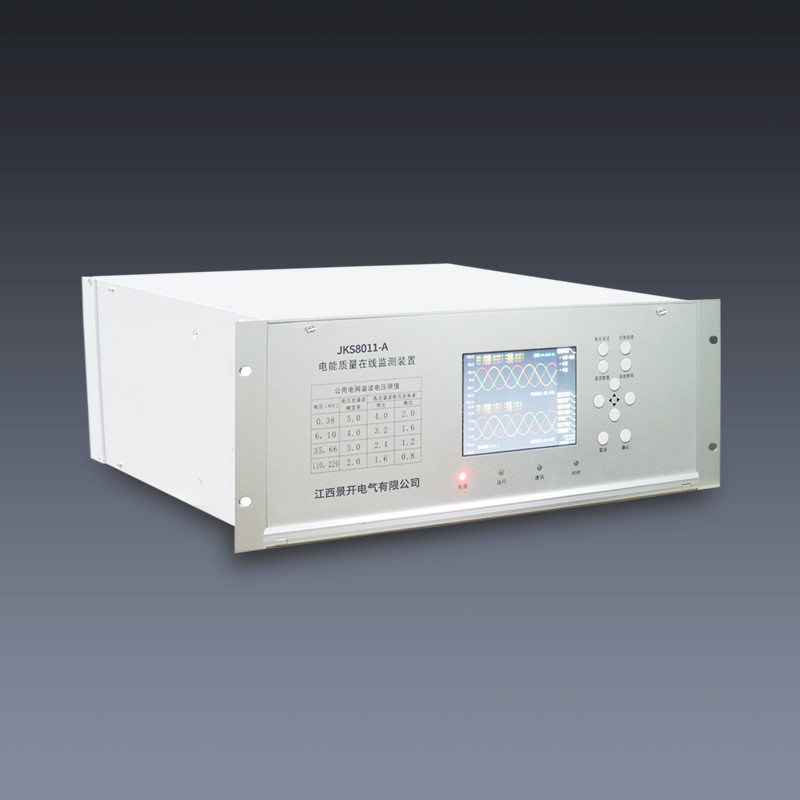

    • A类电能质量在线监测装置

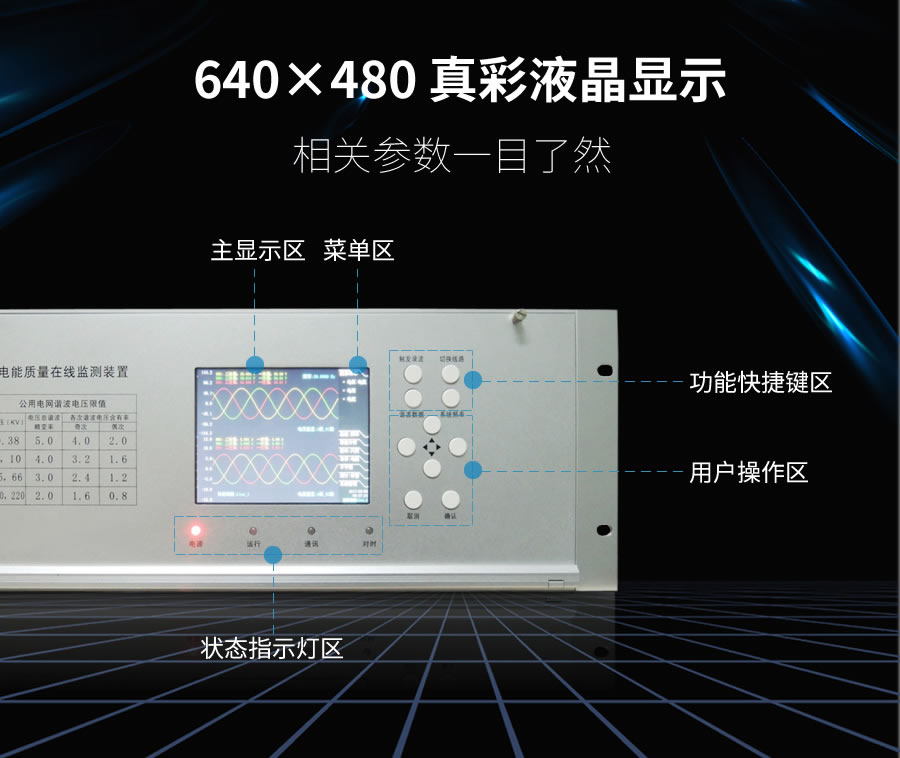

      A类电能质量在线监测装置面板图

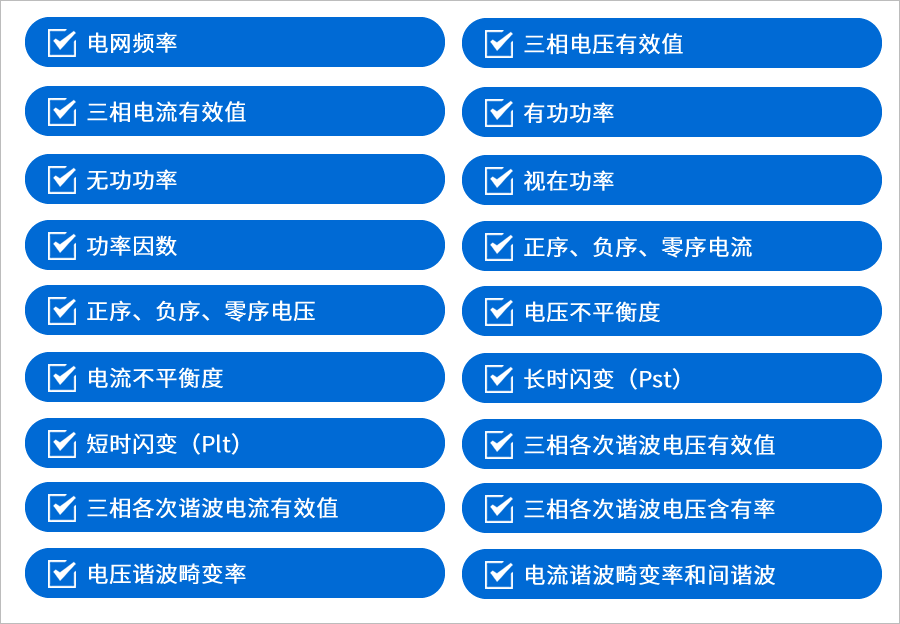

      A类电能质量在线监测装置测量功能 A类电能质量在线监测装置测量功能

      A类电能质量在线监测装置测量精度

      基本参数测量精度
      被测量 监测终端级别 测量类型 测量条件 最大误差
      电压有效值 A 电压 <1.4UN ±0.1%
      电流有效值 A 电流 <1.5IN ±0.1%
      频率偏差 A 频率 40Hz<f<65Hz ±0.001Hz
      三相不平衡电压 A 电压   ±0.15%
      三相不平衡电流 A 电流   ±1%
      电压波动 A 电压   ±5%
      闪变 A 电压   5%
      谐波和间谐波 A 电压 Um≥1%UN* ±5%Um
      Um<1%UN ±0.05%UN
      A 电流 Im≥3%IN ±5%Im
      Im<3%IN ±0.15%IN
      功率 A 有功   ±0.5%
      A 无功   ±0.5%
      A 视在   ±0.5%
      A 功率因素   ±1.0%
      高频谐波 A     ±5%
      冲击电流 A 电流   读数的±0.5%
      A 时间   0.5周波
      电压暂降及电压暂升和短时中断
      被测量 监测终端级别 测量类型 测量条件 最大误差
      电压幅值 A 电压   ±0.2%UN
      B 电压   ±1.0%UN
      持续时间 A 电压   ±1周波
      B 电压 使用1/2个周波的移动窗口 ±1周波
      电压 使用1个周波的移动窗口 ±2周波

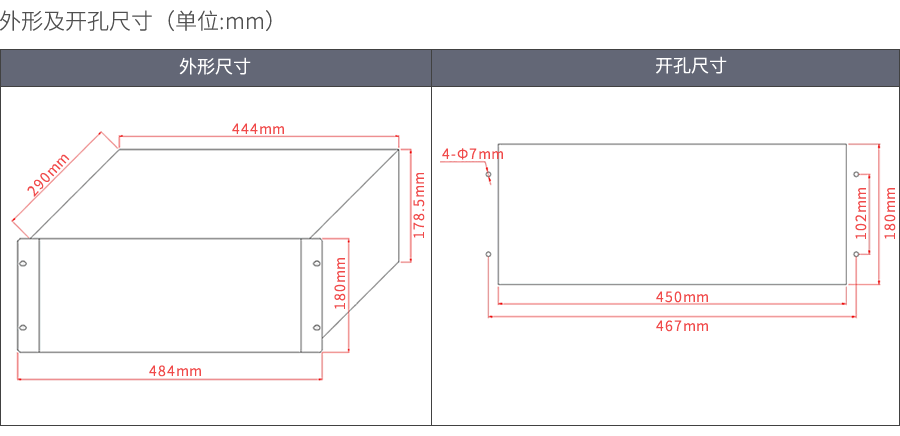

      A类电能质量在线监测装置外形尺寸图 A类电能质量在线监测装置外形尺寸图
