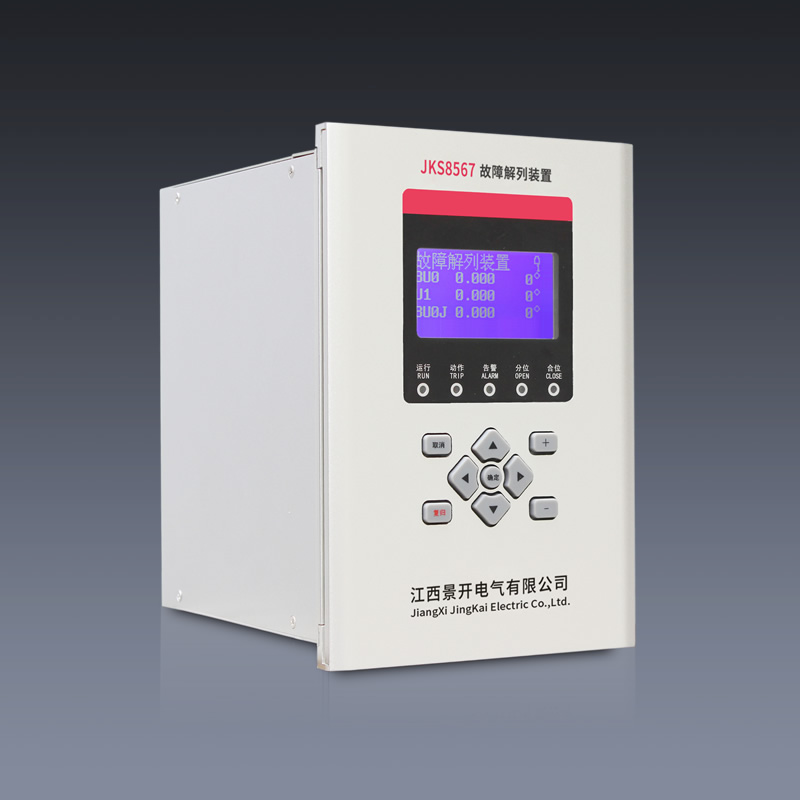

光伏故障解列装置概述 光伏故障解列装置是属于电压型的保护装置，采集的二次电压多为并网点的电压。适用于110kv、66kv、35kv、10kv、0.4kv和380v电压等级的负荷侧或小电源侧的故障解列装置，多使用于水力发电、火力发电和光伏发电等一些发电项目上。故障解列装置可组屏安装，也可在开关柜就地安装。装置含有保护、测量、计量、通信等多种功能。
光伏故障解列装置功能配置
| 功能 | 描述 |
| 保护功能 | 低频第1轮 |
| 低频第2轮 | |
| 低频第3轮 | |
| 低频第4轮 | |
| 低频加速第1轮 | |
| 低频加速第2轮 | |
| 低频特殊第2轮 | |
| 低压第1轮 | |
| 低压第2轮 | |
| 低压第3轮 | |
| 低压第4轮 | |
| 低压加速第1轮 | |
| 低压加速第2轮 | |
| 低压特殊第2轮 | |
| #1TV自检 | |
| #2TV自检 | |
| I母PT断线 | |
| I母PT失压 | |
| II母PT断线 | |
| II母PT失压 | |
| 遥测遥信 | 电压、频率 |
| 16路遥信量 | |
| 出口 | 16路出口 |
| 事件记录 | 保护事件、告警事件 |
| 遥信变位事件 | |
| 操作记录事件 | |
| 事故变位次数统计 | |
| 控制 | 远方定值修改 |
| 远方保护投/退 | |
| 通讯 | RS485（选配以太网） |

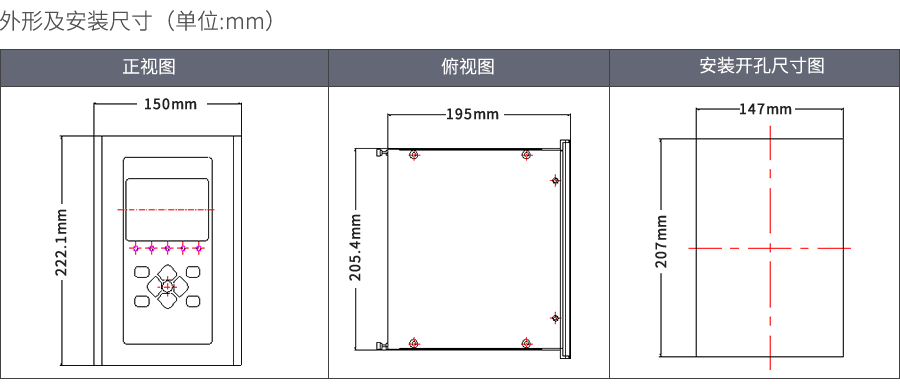

光伏故障解列装置外形尺寸图
光伏故障解列装置主要技术参数
| 工作电源 | |
| 额定工作电压 | AC220、DC220V或DC110V (订货注明) |
| 额定交流电流 | 5A或1A（订货注明） |
| 额定交流电压 | 400V或100V（订货注明） |
| 频率 | 50Hz |
|
|
| 工作电源 | 正常工作时，不大于5W（保护动作时不大于10W） |
| 交流电流回路 | ＜0.5VA/相（In=1A）， ＜1VA/相（In=5A） |
| 交流电压回路 | ＜0.5VA/相 |
| 精确工作范围 | |
| 电流 | 0.04In～20In |
| 电压 | 0.4V～1.2Un |
| 频率 | 0.9Fn～1.1Fn |
| 时间 | 0～100s |
| 保护部分精度 | |
| 定值精度 | ≤±5% |
| 时间精度 | ＜±1%整定时间+35ms |
| 整组动作时间 | ≤35ms |
| 频率精度 | ≤0.01Hz |
| 测控部分精度 | |
| 交流量精度 | ≤±0.2% |
| 有功无功 | ≤±0.5% |
| 通信接口 | |
| 数量 | 1个 |
| 电气特性 | RS485 |
| 传输方式 | 异步 |
| 通信协议 | MODBUS |
| 地址 | 1～110 |
| 波特率 | ≤1Mbps |
| 通信介质 | 双绞线或光纤 |
